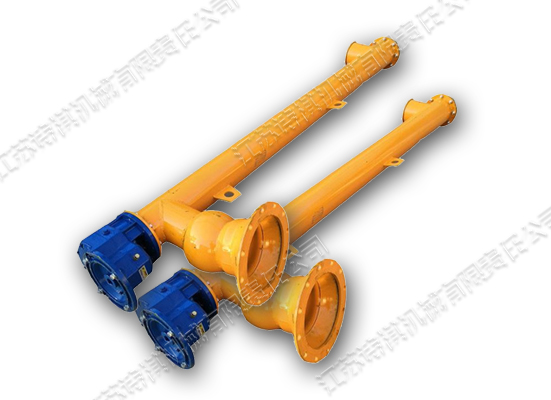

管式螺旋输送机的结构特点主要包括以下方面:
1. 螺旋结构:
螺旋叶片形式多样:螺旋叶片有实体螺旋面、带式螺旋面和叶片螺旋面三种形式。实体螺旋面的螺旋节距相对较小,适用于输送粉状和粒状物料,能保障物料的稳定输送且不易泄漏;带式螺旋面的螺旋节距与螺旋叶片直径相同,适合输送粉状及小块物料;叶片式螺旋面应用较少,主要用于输送粘度较大和可压缩性物料,在输送过程中还能同时完成搅拌、混合等工序。
螺旋旋向有别:螺旋叶片有左旋与右旋两种旋向,可以根据实际的工艺需求和安装空间进行选择,满足不同的物料输送方向要求。
螺旋的支撑与连接:螺旋轴通常采用钢材制造,具有较高的强度和刚度,以承受物料的重量和输送过程中的各种力。螺旋轴与叶片的连接牢固可靠,确保在长期运转过程中叶片不会松动或脱落。同时,螺旋轴在物料运动方向的终端设有止推轴承,以承受物料给螺旋的轴向反力,防止螺旋轴因轴向力过大而发生位移或损坏。
2. 机壳部分:
材质与制造工艺:外壳一般采用无缝钢管制作,具有良好的密封性和刚性。无缝钢管的材质强度高,能够承受物料的摩擦和冲击,不易变形和损坏。端部采用法兰互相连接成一体,这种连接方式不仅保障了机壳的密封性,还使得输送机的整体结构更加稳固,便于安装和拆卸。
观察窗设计:部分管式螺旋输送机的机壳上会设置观察窗,方便操作人员观察物料的输送情况,及时发现堵塞、泄漏等异常问题,以便进行处理。
3. 驱动装置:
驱动方式灵活:驱动装置通常由电动机、减速器、联轴器及底座组成。电动机提供动力,减速器将电动机的高转速转换为适合螺旋输送机的低转速,联轴器则连接电动机和减速器与螺旋轴,确保动力的平稳传递。驱动装置的布置方式可以根据实际需求选择,如端部驱动、中间驱动或多机驱动等,以满足不同的输送长度和功率要求。
调速功能:为了适应不同物料的输送速度要求,驱动装置往往具备调速功能,可以通过变频器等设备对电动机的转速进行调节,从而实现螺旋输送机的变速输送。
4. 进出料口:
进料口设计合理:进料口的位置和形状经过精心设计,以确保物料能够顺利地进入输送机内部。对于水平布置的管式螺旋输送机,进料口一般位于端部或上部;对于倾斜布置的输送机,进料口的位置则需要根据物料的特性和输送角度进行选择,以避免物料在进料口处堆积或堵塞。
出料口结构多样:出料口的形式和位置可以根据实际需求进行定制,常见的出料口有端部出料口和中间出料口。端部出料口适用于大多数的输送情况,而中间出料口则可以实现多点出料,满足一些特殊的工艺要求。
5. 轴承及润滑系统:
轴承分布科学:管式螺旋输送机除了在螺旋轴的两端设有头部轴承和尾部轴承外,在机长较长时,还会加设中间吊挂轴承,以支撑螺旋轴,减少螺旋轴的挠度,保障螺旋输送机的正常运行。
润滑方式可靠:轴承的润滑对于管式螺旋输送机的正常运转至关重要。一般采用油脂润滑或稀油润滑的方式,确保轴承在高速运转和重载情况下能够得到良好的润滑,降低磨损和摩擦,延长轴承的使用寿命。
6. 清扫装置:在出料端通常设有清扫装置,能够及时清理残留的物料,保持输送机内部的清洁,减少物料的浪费和对环境的污染。同时,清扫装置还可以防止物料在输送机内部堆积,影响后续的输送工作。
